工艺说明
钠钙双碱法为脱硫工艺，以石灰作为主脱硫剂，钠碱为助脱硫剂。由于在吸收过程中以钠碱为吸收液，脱硫系统不会出现结垢等问题，运行安全可靠。且由于钠碱吸收液和二氧化硫反应的速率比钙碱快很多，能在较小的液气比条件下，达到较高的SO2脱除率。
工艺原理
1、脱硫过程
Na2SO3 + SO2 → NaSO3 + CO2↑ （1）
2NaOH + SO2 → Na2SO3 + H2O （2）
Na2SO3 + SO2 + H2O → 2NaHSO3 （3）
2、氧化过程(副反应)
Na2SO3 + 1/2O2 → Na2SO4 （4）
NaHSO3 + 1/2O2 → NaHSO4 （5）
3、再生过程
Ca(OH)2 + Na2SO3 → 2 NaOH + CaSO3 （6）
Ca(OH)2 + 2NaHSO3 → Na2SO3 + CaSO3·1/2H2O +3/2H2O （7）
4、氧化过程
CaSO3 + 1/2O2 → CaSO4 （8）

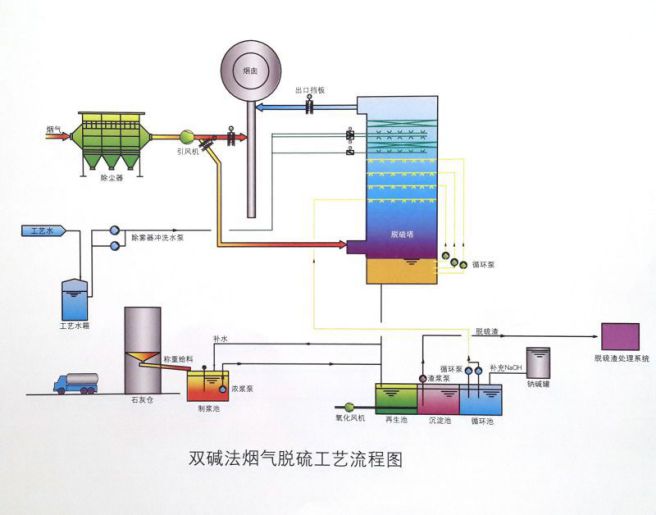

工艺流程图 工艺特点
（1）用NaOH脱硫，循环水基本上是NaOH的水溶液，在循环过程中对水泵、管道、设备均无腐蚀与堵塞现象，便于设备运行与保养；
（2）吸收剂的再生和脱硫渣的沉淀发生在塔外，这样避免了塔内堵塞和磨损，提高了运行的可靠性，降低了操作费用；同时高效的空塔结构，使系统更紧凑，且可提高脱硫效率；
（3）钠基吸收液吸收SO2速度快，故可用较小的液气比，达到较高的脱硫效率，一般在90%以上；
（4）对脱硫除尘一体化技术而言，可提高石灰的利用率。

脱硫塔结构图

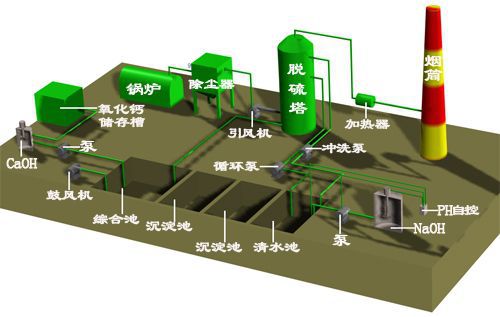

双碱法脱硫立体图 工艺过程:
烟气进入脱硫塔向上升起与向下喷淋的脱硫塔以逆流式洗涤，气液充分接触吸收SO2。脱硫塔采用喷嘴式空塔喷淋，由于喷嘴的雾化作用，分裂成无数小直径的液滴，其总表面积增大数千倍，使气液得以充分接触，气液相接触面积越大，两相传质热反应，效率越高。脱硫塔内碱液雾化吸收SO2及粉尘，生成Na2CO3，同时消耗了NaOH和Na2CO3。脱硫液排出塔外进入再生池与Ca(OH)2反应，再生出钠离子并补入Na2CO3（或NaOH），经循环脱硫泵打入脱硫循环吸收SO2。在脱硫塔顶部装有除雾器，经除雾器折流板碰冲作用，烟气携带的烟尘和其他水滴、固体颗粒被雾器捕获分离。除雾器设置定期冲洗装置，防止除雾器堵塞。

主要设备

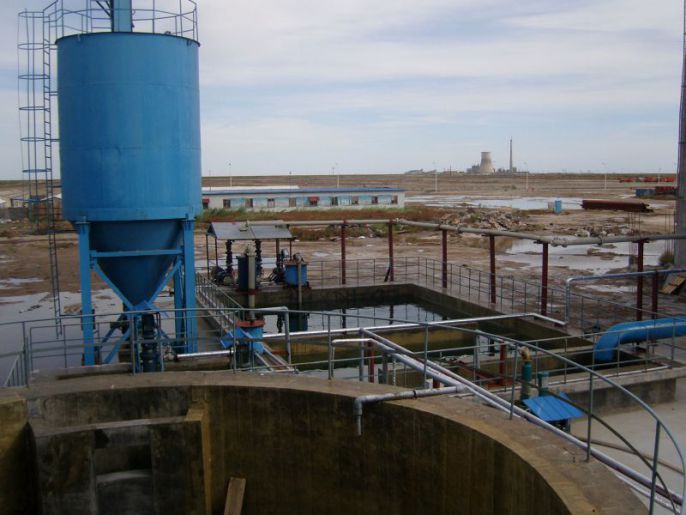

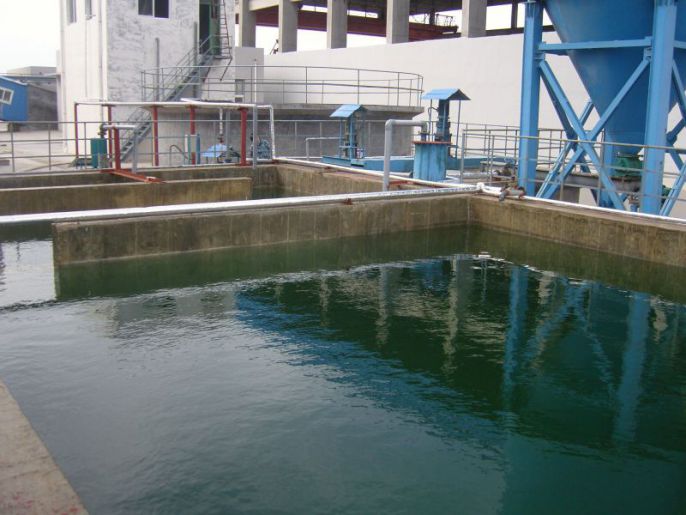

循环水池：在脱硫反应中生成的亚硫酸钙、硫酸钙及碳酸钙均难溶于水，形成沉淀物将从脱硫液(循环水)中分离出去。

石灰粉料仓：储存石灰粉料，并配备螺旋称重器、手动插板门、流化风机、仓顶除尘器等设备。

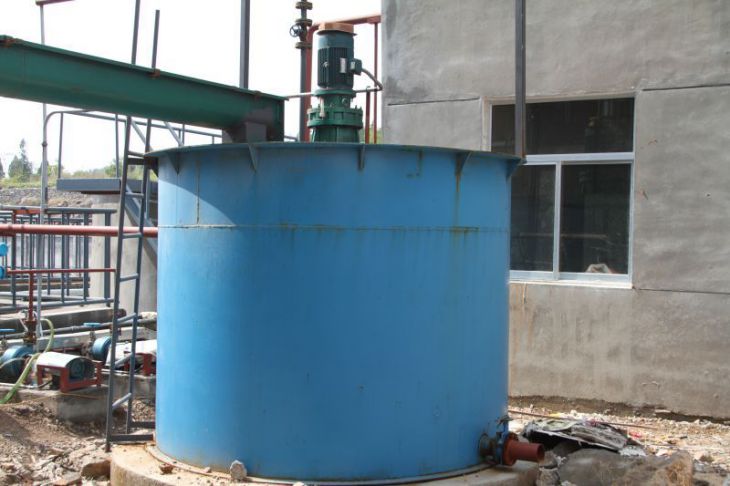

化灰器：化灰器主要是将生石灰消化成消石灰粉的设备，也可以将生石灰消化成石灰乳。

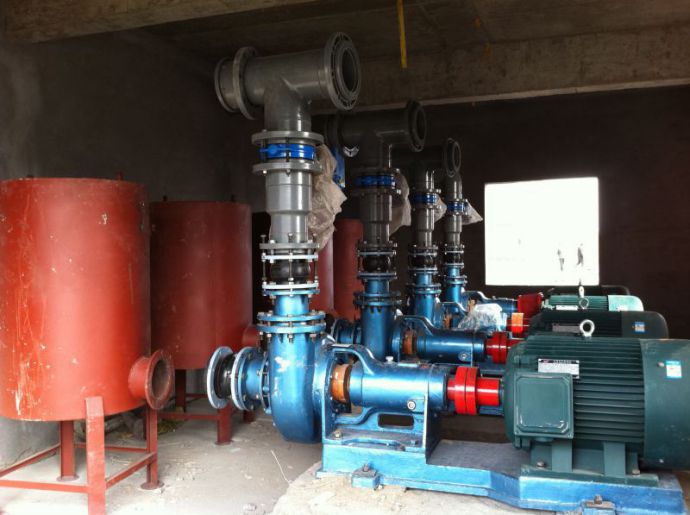

循环水泵：采用耐腐蚀、耐磨损、流量大、压头稳定的脱硫专用循环泵。按每层喷淋层对应1台泵的单元制配置。

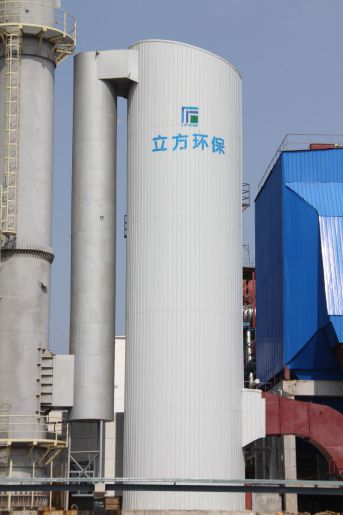

工程实例 山东鲁洲化工有限公司脱硫工程
